Entenda o que é e como funciona o módulo de segurança Security Gateway




A Doutor-IE promoveu uma Live com o título “Desvendando o Security Gateway” nas principais redes sociais, apresentada por Válter Ravagnani, CEO da empresa.

Este é um vídeo destinada para reparadores profissionais.

São comentados os seguintes assuntos:

  • O que é o Security Gateway – SGW?
  • Para que serve o módulo gateway?
  • Como funciona o SGW?
  • Acessando um veículo FCA com SGW
  • E muito mais!



O que é o Security Gateway?

Security Gateway é um firewall de proteção (obstáculo/escudo) entre a rede do dispositivo e a internet. Visa a transmissão e recepção somente de dados autorizados.

Este termo já é bem comum em redes de computadores e conexões de internet, e agora está presente também no mundo automotivo.



Para que serve o módulo gateway – SGW?

Nos veículos, o módulo Gateway atua na proteção contra ataques cibernéticos, impedindo acessos indesejados e ameaças à rede CAN, garantindo a segurança do motorista e passageiros.

Como os veículos estão cada vez mais tecnológicos e conectados com internet, uma central multimídia pode ser uma porta de invasão para um hacker.

Esta é uma tendência de tecnologia embarcada, visando a segurança.

No entanto, essa segurança acaba interferindo no diagnóstico automotivo, de modo que a comunicação pelo conector OBD também passa pelo módulo SGW. Ou seja, toda a comunicação entre um scanner (ferramenta de diagnóstico) e o carro é controlada pelo módulo SGW.

Dessa forma, somente ferramentas autorizadas e com internet conseguem realizar o diagnóstico completo.



Importante:

Em virtude do padrão de comunicação OBD, uma conexão do scanner com o veículo através de OBD genérico não é bloqueado pelo módulo SGW.

Somente a conexão do scanner com o veículo através de OBD proprietário será bloqueada pelo módulo SGW.



Acessando um veículo FCA com Security Gateway

Algumas montadoras estão adotando o módulo SGW desde 2019, outras iniciaram em 2020.

A FCA – Fiat Chrysler Automobiles (fusão entre Fiat e Chrysler) é uma das empresas que estão aplicando o SGW em seus veículos.

No mercado brasileiro, alguns dos principais veículos equipados com o SGW são o Jeep Compass e Jeep Renegade.

Usaremos o Jeep Compass para nossos testes.



Localização do módulo SGW

Módulo SGW Security Gateway FCA Jeep Compass - localização
Módulo SGW Security Gateway FCA Jeep Compass – localização

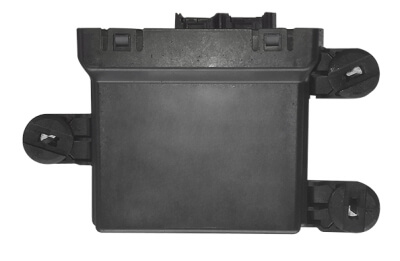

O módulo Security Gateway FCA

Módulo SGW Security Gateway FCA Jeep Compass
Módulo SGW Security Gateway FCA Jeep Compass

Conectores do módulo SGW

Módulo SGW Security Gateway FCA Jeep Compass - conectores do módulo
Módulo SGW Security Gateway FCA Jeep Compass – conectores do módulo



Acesso via scanner – servidor da montadora

Este é o tipo de acesso ideal, método oficial.

Primeiramente você precisa de um scanner homologado pela montadora.

É necessário um registro no site da montadora para obter credenciais de login na plataforma.

O próximo passo é efetuar o pagamento do acesso através de cartão de crédito. Os valores variam dependendo do tempo de acesso: por dia, por mês ou por ano.

Por fim, você deve fazer a ativação da sua conta na ferramenta de diagnóstico.



Acesso via cabo Bypass OBD

Esta é uma ferramenta auxiliar para alguns equipamentos de diagnóstico (scanner).

O módulo SGW deve ser desconectado, e os chicotes do módulo devem ser conectados no cabo bypass OBD até o scanner.



Acesso via Jumper

Você também pode fazer manualmente um jumper, aplicando corretamente os terminais da rede CAN high e CAN low.

Analisando o diagrama elétrico do veículo, fica fácil compreender como são feitas as conexões.

Lembrando que esta solução é um método alternativo, não recomendado.



Dúvida: o carro pega sem o módulo gateway?

Sim. Fizemos o teste, o carro pega perfeitamente, não afeta a condução.
